01
Заводская сборка
Сборка и испытания в цеху. Без сварки и подгонки на объекте, без скрытых дефектов соединений.
Этажные коллекторы TES
Этажные
коллекторы UDFC
заводской сборки

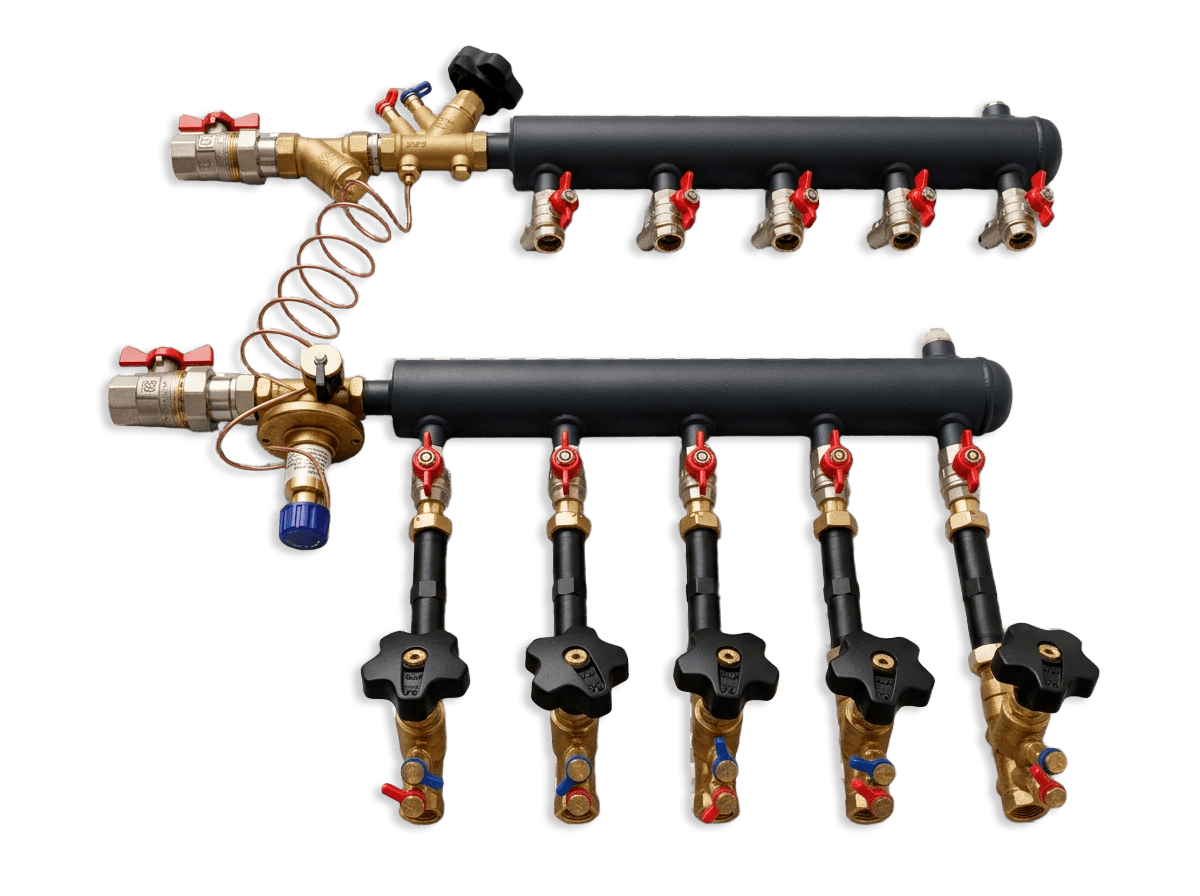

Этажные коллекторы TES UDFC — готовое решение для МКД с двухтрубной горизонтальной разводкой отопления и водоснабжения. Стальной коллектор DN 50, гидравлическая увязка, опрессовка 15 бар; опционально — поквартирный учет тепла и воды.
- Опрессовка
- 15 бар
- Темп. макс.
- 90 °C
- Отводов
- 5
- Шаг
- 100 мм
Конфигурация: UDFC-50-5
Преимущества
Один заводской узелвместо коллекторнойсборки на объекте.
02
Стабильная гидравлика
Контуры увязаны на этапе проектирования. Давление и расход удерживаются в проектных допусках.
03
Опрессовка 15 бар
Каждый узел испытывается под нагрузкой. Протокол опрессовки — в комплекте поставки.
04
Сокращение СМР
На объекте — только установка, врезка в стояки и пусконаладка. Меньше работ, надзора и документации.
05
Готов к диспетчеризации
Импульсные выходы счётчиков и модульная КИПиА. Интеграция с АСКУЭ и АСУ ТП здания.
06
Конфигурация под проект
Число отводов, типоразмер коллектора, состав арматуры и тип счётчиков — по опросному листу.
Функциональное назначение
Четыре функциив одном заводскомузле
Этажный коллекторный узел UDFC объединяет подключение к стояку, гидравлическую увязку, поквартирный учёт и сервисную арматуру в одном заводском изделии — без коллекторной сборки на объекте.

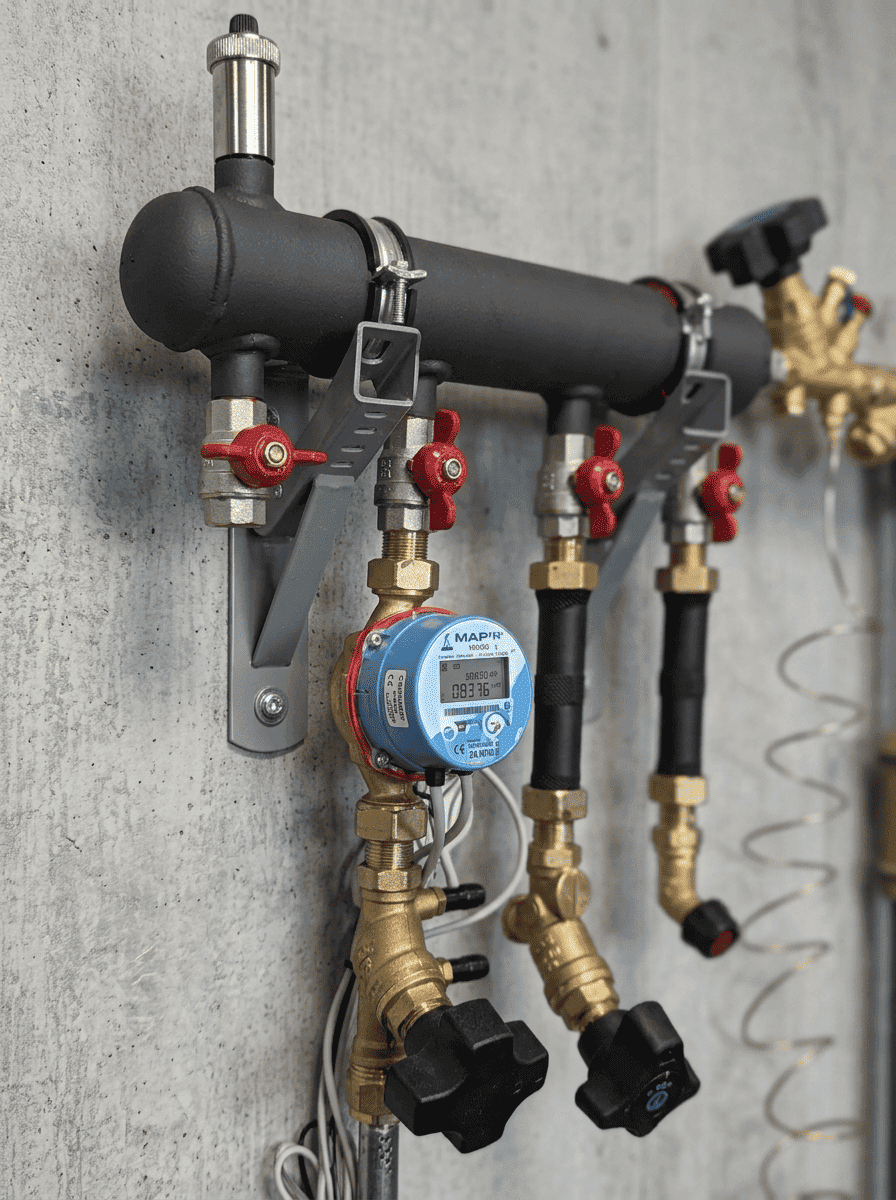

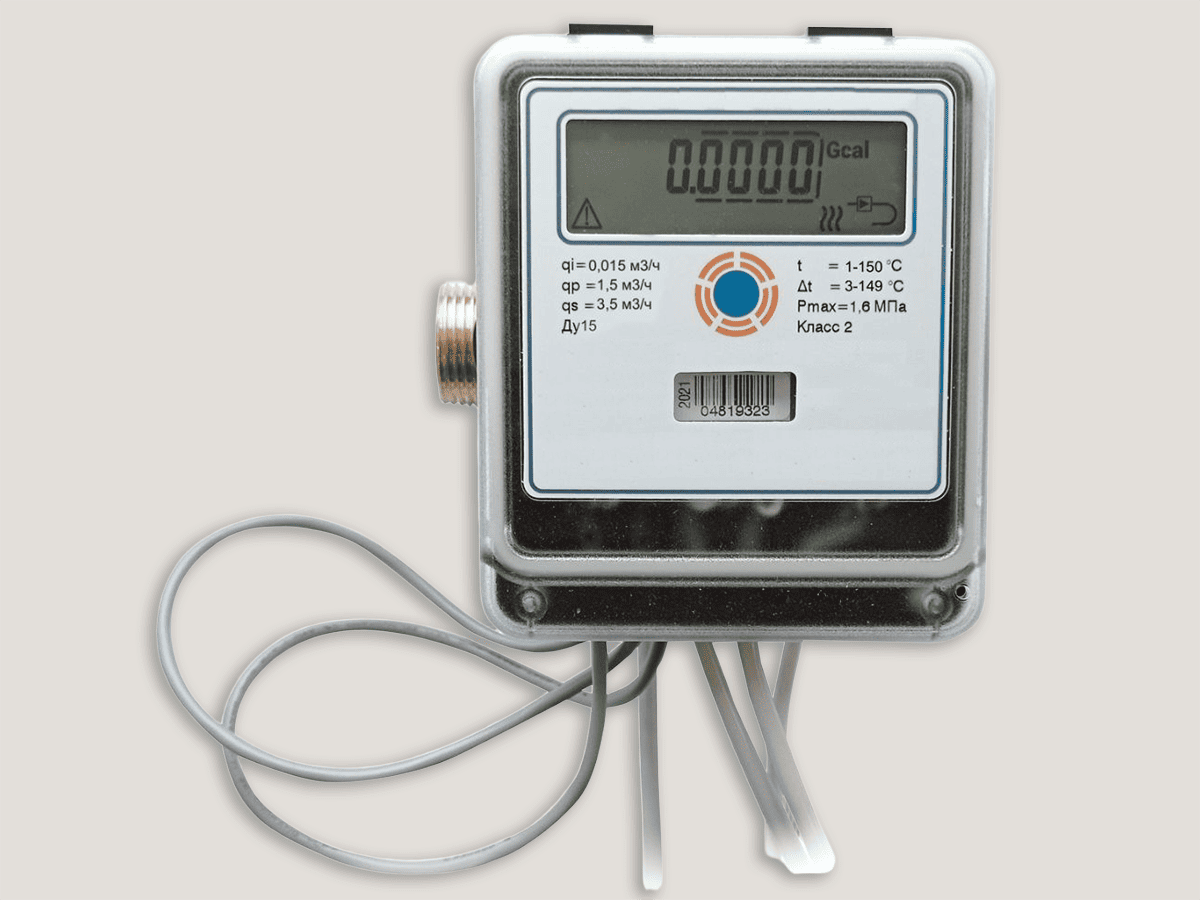

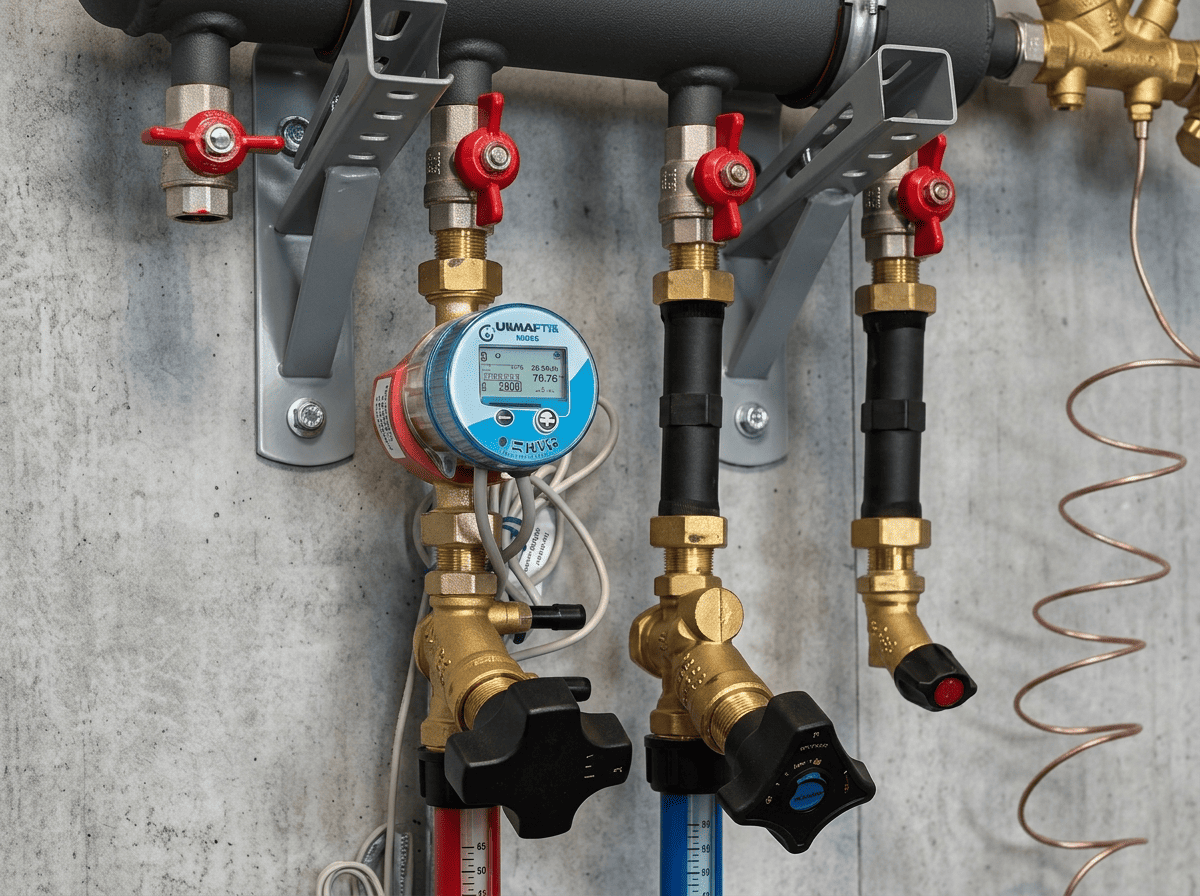

Рис. 2. Теплосчётчик HM
- А.01/04
Подключение к стояку
Индивидуальные системы отопления и водоснабжения квартир этажа подключаются к централизованному источнику через стальной коллектор DN 50 в общей сервисной зоне.
- Б.02/04
Поддержание гидравлических параметров
Регулятор перепада давления и автоматический балансировочный клапан удерживают ΔP у потребителей в диапазоне 5–30 кПа. Гидравлические настройки рассчитаны на этапе проектирования.
- В.03/04
Поквартирный учёт (опция)
Тепло (HM) и вода (WM) учитываются на коллекторе с импульсным выходом для диспетчеризации. Снятие показаний и поверка — без доступа в квартиру.
- Г.04/04
Сервис и поэтапный ввод
Воздухоотводчики, дренажные краны и полнопроходные шаровые краны на каждом отводе позволяют выпускать воздух, дренировать контур и отключать одного потребителя или узел целиком — без остановки стояка.
Фотогалерея

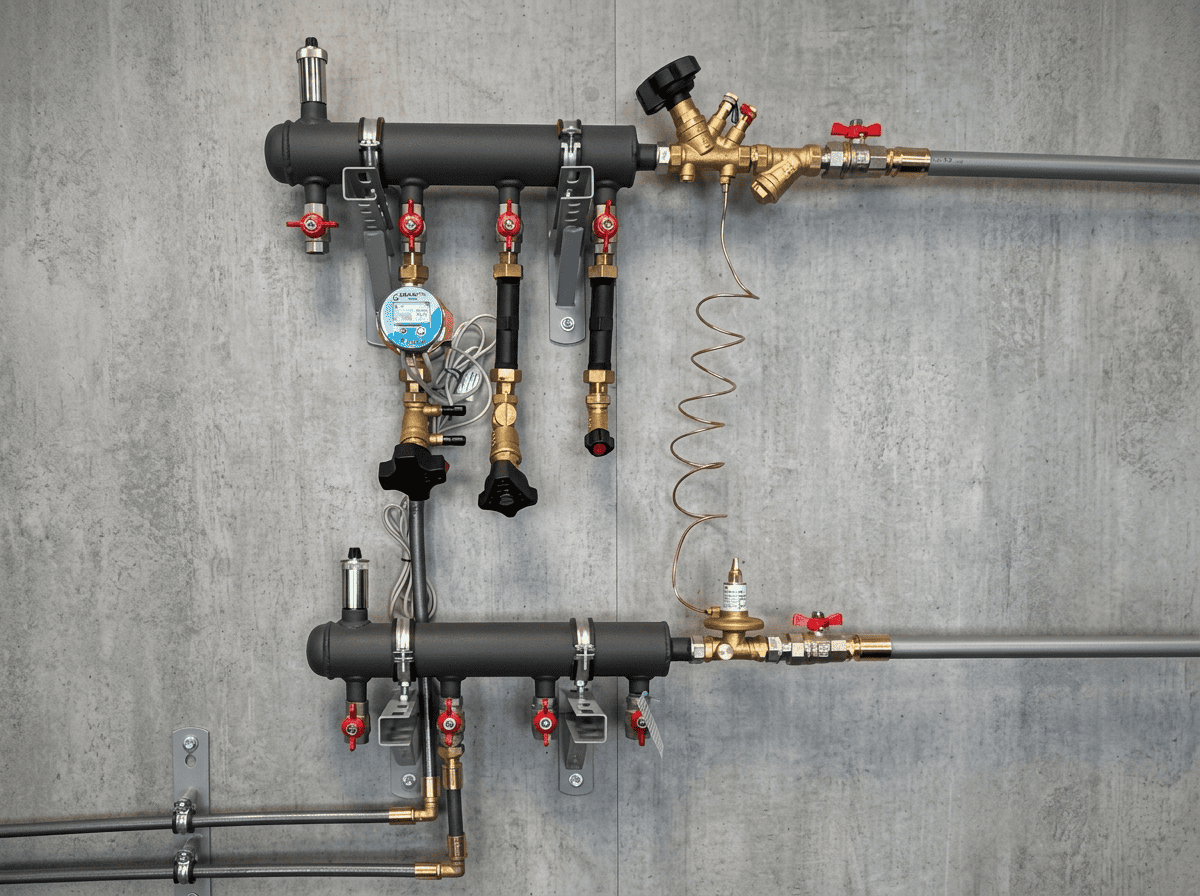

UDFC — узел в сборе,коллектор, арматура и учет
Выбор конфигурации
- Диаметр коллектора
- DN 50
- Количество отводов
- 5 отводов
- Шаг отводов
- межосевое 100 мм
Активный кадр

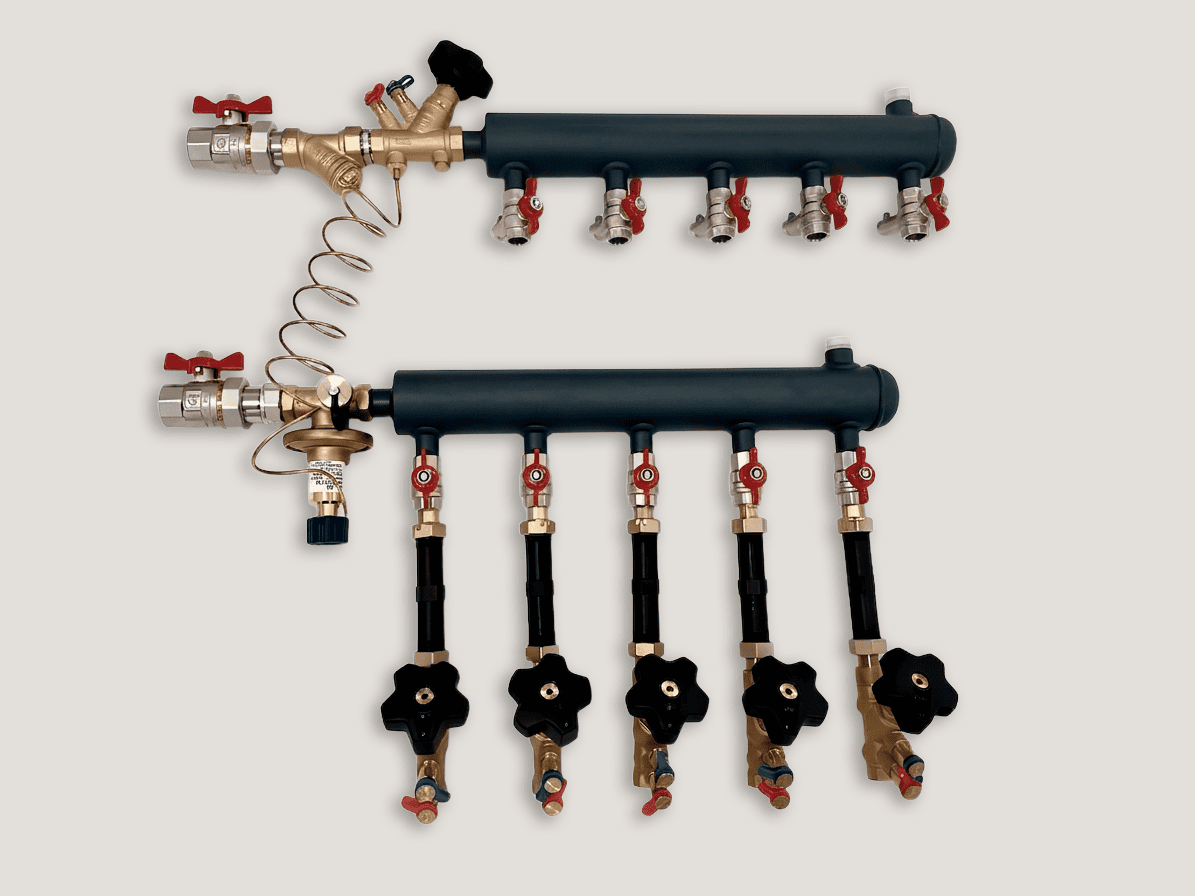

Рис. 1 — UDFC-50-5 / Общий вид
UDFC-50-5 — этажный коллекторный узел, общий вид в сборе.
Ключевые акценты
- Заводская сборка и опрессовка перед отгрузкой.
- DN 50, 5 отводов, шаг межосевое 100 мм.
- Удобен для монтажа, наладки и дальнейшего обслуживания.
Формат
1195 × 896
Кадр
01 / 05
Серийный узел TES для этажного распределения и учета.
Состав изделия
Что входит вэтажный коллекторныйузел
Компоновка узла
Базовая комплектация по каталогу TES — пять позиций. Дополнительно узел может быть собран по ТЗ заказчика с балансировочным клапаном APT-R3, вставкой под теплосчётчик, кранами под термодатчики и приборами учёта. Монтажная ниша или встроенный корпус — на стороне объекта и в комплект поставки не входит.

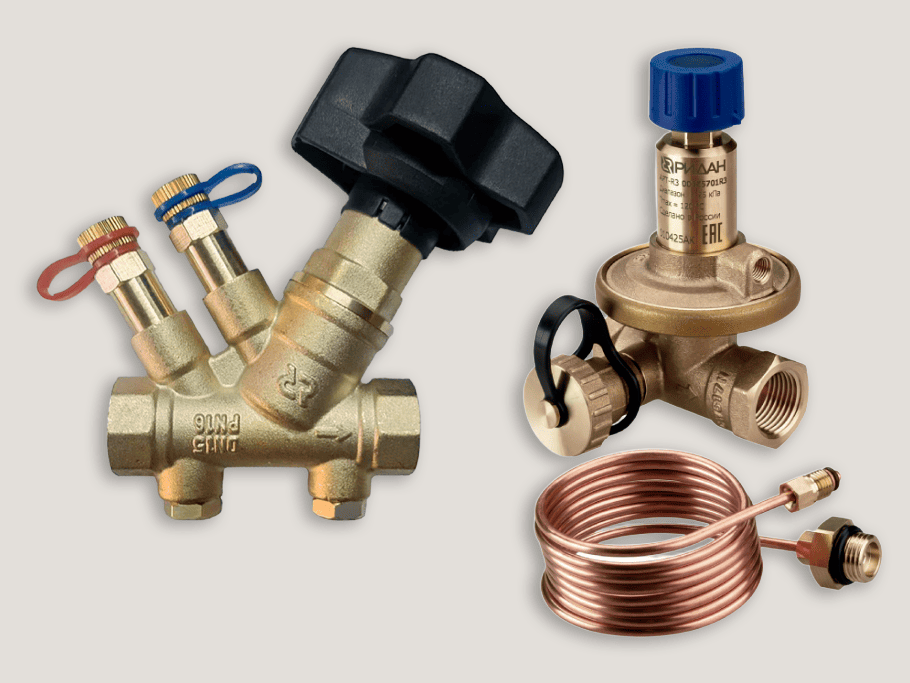

- 01Ручной балансировочный клапанMVT-R Ридан — ограничение расхода на отводах
- 02КоллекторыСталь 20 / AISI 304, DN 50, 5 отводов, шаг 100 мм
- 03Шаровый кранПолнопроходный, на каждом отводе
- 04Фильтр сетчатыйПеред коллектором
- 05Балансировочный клапан APT-R3Ридан — поддержание ΔP 5–30 кПа
- 06ВоздухоотводчикAA — автоматический / O — ручной
- 07Вставка для теплосчётчикаС комплектом монтажных частей (КМЧ)
- 08Краны под термодатчикГнёзда для датчиков температуры подачи/обратки
- 09Импульсная трубкаСвязь регулирующей и измерительной арматуры
- 10Дренажные краныопцияСлив теплоносителя при сервисе
- 11Приборы учётаопцияHM — отопление / WM — вода
Технические характеристики
Технические характеристикии конфигурацияпод проект
Выбор конфигурации
Рабочие параметры
- Рабочее давление
- 1,0 МПа (10 бар)
- Испытательное давление
- 1,5 МПа (15 бар)
- Макс. рабочая температура
- 90 °C
- Рабочая среда
- Вода
- Диапазон поддержания ΔP
- 5 – 30 кПа
Гидравлика
- Диаметр коллектора
- DN 50
- Количество отводов
- 5
- Диаметр отводов
- DN 15
- Подключение к стояку
- DN 32
- Межосевое расстояние
- 100 мм
Комплектация
- Материал коллектора
- Сталь 20 / AISI 304
- Тип воздухоотводчика
- AA — автоматический / O — ручной
- Комплектация счётчиками
- HM (отопление) / WM (вода)
- Срок изготовления
- от 15 рабочих дней
Показано: UDFC-50-5 — DN 50 · 5 отводов
Маркировка
Как читаетсяиндекс UDFC
Каждая позиция индекса задает конкретный параметр конфигурации. Полный индекс в спецификации проекта однозначно определяет узел.
01UDFC
0250
033
0432
0520
0625
0715
08AA
09HM
Поз. 01UDFC
Серия
Этажный коллекторный узел
Поз. 0250
Диаметр
Диаметр подающего и обратного коллектора
Поз. 033
Отводы
Количество выходов коллектора от 2 до 8
Поз. 0432
Стояк
Диаметр подключения к стояку
Поз. 0520
РПД
Диаметр регулятора перепада давления
Поз. 0625
Клапан
Диаметр клапана партнера при наличии
Поз. 0715
Отводы
Диаметр отводов коллектора
Поз. 08AA
Воздухоотводчик
AA — автоматический, O — ручной
Поз. 09HM
Учет
HM — отопление, WM — вода
Область применения
Где UDFC встраиваетсяв инженерную системуздания

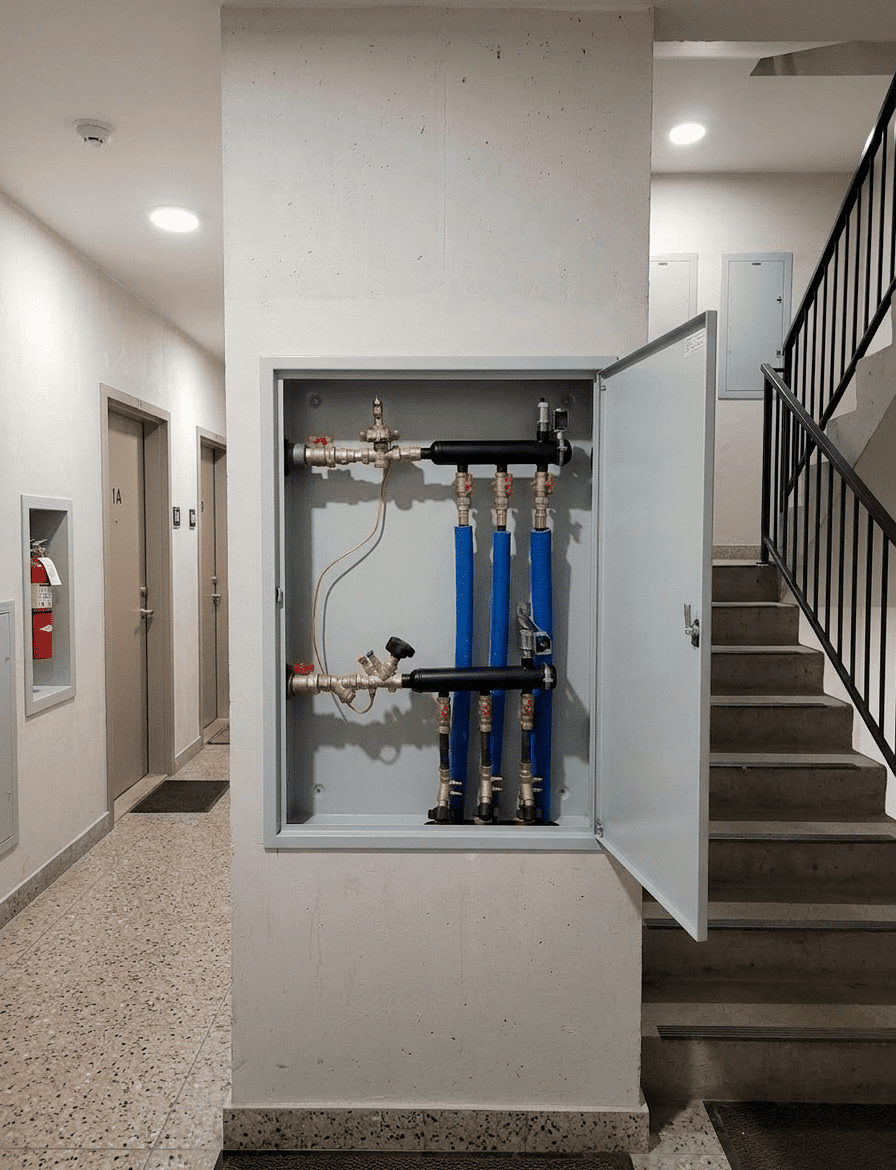

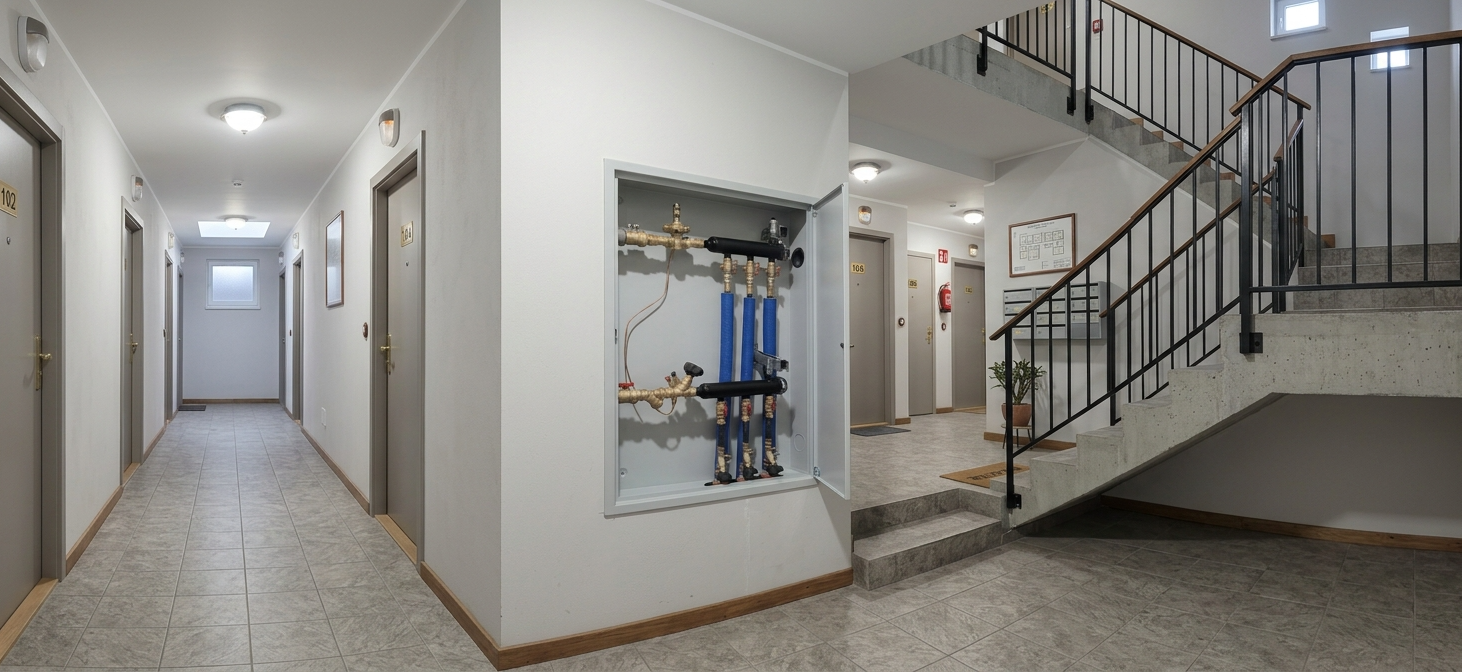

На объекте — жилой этаж
- I
Многоквартирныежилые дома
Горизонтальная двухтрубная разводка в среднеэтажных и высотных МКД. Один UDFC на этаж или сервисную зону.
- II
Многофункциональныекомплексы
Раздельный учёт и отключение торговых, офисных и жилых этажей в рамках единой стояковой схемы.
- III
Реконструкция икапремонт
Замена внутристенных коллекторов на стандартизированный, обслуживаемый и документированный узел.
- IV
Арендное исоциальное жильё
Прозрачный поквартирный учёт, быстрый монтаж и низкая стоимость эксплуатации для управляющих компаний.
Производитель
TES проектирует, собирает ииспытывает UDFCна собственной площадке.

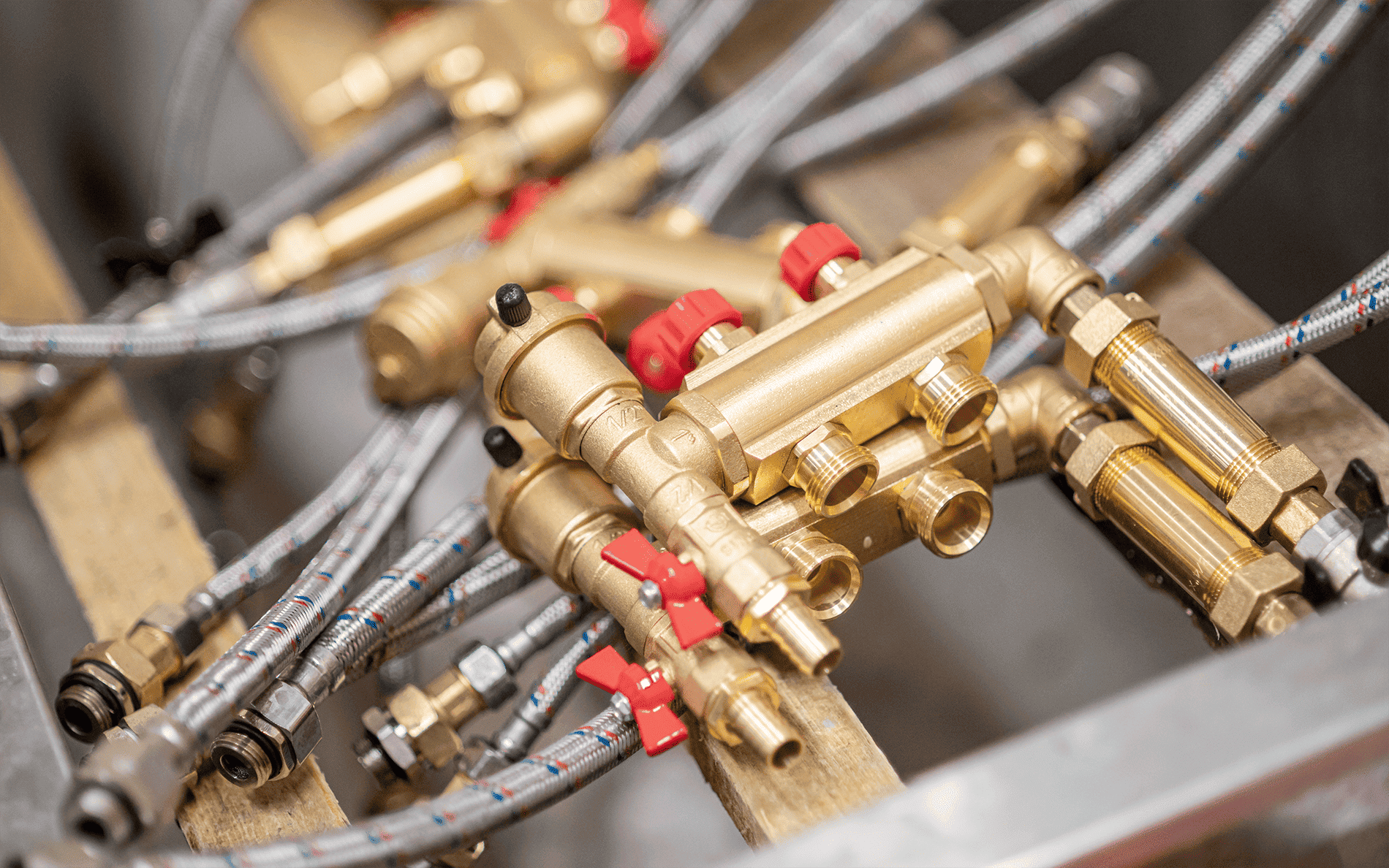

Цех ТЭС
- 20+
- Лет опыта в инженерных модулях
- 12 000
- Узлов отгружено на объекты
- 100%
- Опрессовка перед отгрузкой
- 15 дн.
- Стандартный срок изготовления
- 01
Собственное производство
Металлообработка, сварка, сборка и испытания — на одной площадке. Полная прослеживаемость, без подрядных звеньев.
- 02
Проектная инженерия
Конструкторы работают по гидравлическим схемам и поэтажным планам заказчика. На выходе — индекс UDFC на каждый стояк.
- 03
Документация под экспертизу
Протоколы испытаний, паспорта, декларации соответствия и исполнительная документация — в каждой поставке.
- 04
Кастомизация — стандарт
Типоразмер коллектора, число отводов, сторона исполнения (L/R), состав арматуры и марки счетчиков — под проект. Без надбавки за индивидуальное изготовление.
Документация
PDF-документация
по выбранной
конфигурации
Для всех конфигураций доступны общий паспорт изделия и сертификат. Для отдельных исполнений дополнительно загружены монтажные чертежи: UDFC-50-2L, UDFC-50-3L, UDFC-50-7L и UDFC-50-8L.
В папке есть только реальные PDF-файлы, без заглушек и обещаний "скоро".
Выбор конфигурации
UDFC-50-5Паспорт изделия3.26 МБ
UDFC-50-5Сертификат860 КБ
Для конфигурации UDFC-50-5 отдельный монтажный чертеж в текущем комплекте файлов не найден. Ниже оставлены только реальные доступные документы.
- PDF3.26 МБСкачать →Паспорт изделия UDFC для системы отопленияudfc-passport-heating.pdf
- PDF860 КБСкачать →Сертификат соответствияudfc-certificate.pdf
Показано: UDFC-50-5 — DN 50 · 5 отводов
Прайс
Цены на Этажные коллекторы TES (РРЦ)
Этажные коллекторные узлы для системы отопления
HCFT-1281
UDFC-50-2L-20-15-15-15
63 115 ₽
- DN коллектора
- 50
- Отводов
- 2
- Сторона
- L
- DN стояка
- 20
HCFT-1282
UDFC-50-3L-20-15-15-15
75 338 ₽
- DN коллектора
- 50
- Отводов
- 3
- Сторона
- L
- DN стояка
- 20
HCFT-1283
UDFC-50-4L-20-15-15-15
87 574 ₽
- DN коллектора
- 50
- Отводов
- 4
- Сторона
- L
- DN стояка
- 20
HCFT-1284
UDFC-50-5L-20-15-15-15
99 797 ₽
- DN коллектора
- 50
- Отводов
- 5
- Сторона
- L
- DN стояка
- 20
HCFT-1285
UDFC-50-6L-20-15-15-15
112 019 ₽
- DN коллектора
- 50
- Отводов
- 6
- Сторона
- L
- DN стояка
- 20
HCFT-1286
UDFC-50-7L-20-15-15-15
124 255 ₽
- DN коллектора
- 50
- Отводов
- 7
- Сторона
- L
- DN стояка
- 20
HCFT-1287
UDFC-50-8L-20-15-15-15
136 478 ₽
- DN коллектора
- 50
- Отводов
- 8
- Сторона
- L
- DN стояка
- 20
HCFT-1288
UDFC-50-2R-20-15-15-15
63 115 ₽
- DN коллектора
- 50
- Отводов
- 2
- Сторона
- R
- DN стояка
- 20
HCFT-1289
UDFC-50-3R-20-15-15-15
75 338 ₽
- DN коллектора
- 50
- Отводов
- 3
- Сторона
- R
- DN стояка
- 20
HCFT-1290
UDFC-50-4R-20-15-15-15
87 574 ₽
- DN коллектора
- 50
- Отводов
- 4
- Сторона
- R
- DN стояка
- 20
HCFT-1291
UDFC-50-5R-20-15-15-15
99 797 ₽
- DN коллектора
- 50
- Отводов
- 5
- Сторона
- R
- DN стояка
- 20
HCFT-1292
UDFC-50-6R-20-15-15-15
112 019 ₽
- DN коллектора
- 50
- Отводов
- 6
- Сторона
- R
- DN стояка
- 20
HCFT-1293
UDFC-50-7R-20-15-15-15
124 255 ₽
- DN коллектора
- 50
- Отводов
- 7
- Сторона
- R
- DN стояка
- 20
HCFT-1294
UDFC-50-8R-20-15-15-15
136 478 ₽
- DN коллектора
- 50
- Отводов
- 8
- Сторона
- R
- DN стояка
- 20
HCFT-1295
UDFC-50-2L-25-20-20-15
71 357 ₽
- DN коллектора
- 50
- Отводов
- 2
- Сторона
- L
- DN стояка
- 25
HCFT-1296
UDFC-50-3L-25-20-20-15
83 593 ₽
- DN коллектора
- 50
- Отводов
- 3
- Сторона
- L
- DN стояка
- 25
HCFT-1297
UDFC-50-4L-25-20-20-15
95 816 ₽
- DN коллектора
- 50
- Отводов
- 4
- Сторона
- L
- DN стояка
- 25
HCFT-1298
UDFC-50-5L-25-20-20-15
108 038 ₽
- DN коллектора
- 50
- Отводов
- 5
- Сторона
- L
- DN стояка
- 25
HCFT-1299
UDFC-50-6L-25-20-20-15
120 274 ₽
- DN коллектора
- 50
- Отводов
- 6
- Сторона
- L
- DN стояка
- 25
HCFT-1300
UDFC-50-7L-25-20-20-15
132 497 ₽
- DN коллектора
- 50
- Отводов
- 7
- Сторона
- L
- DN стояка
- 25
HCFT-1301
UDFC-50-8L-25-20-20-15
144 733 ₽
- DN коллектора
- 50
- Отводов
- 8
- Сторона
- L
- DN стояка
- 25
HCFT-1302
UDFC-50-2R-25-20-20-15
71 357 ₽
- DN коллектора
- 50
- Отводов
- 2
- Сторона
- R
- DN стояка
- 25
HCFT-1303
UDFC-50-3R-25-20-20-15
83 593 ₽
- DN коллектора
- 50
- Отводов
- 3
- Сторона
- R
- DN стояка
- 25
HCFT-1304
UDFC-50-4R-25-20-20-15
95 816 ₽
- DN коллектора
- 50
- Отводов
- 4
- Сторона
- R
- DN стояка
- 25
HCFT-1305
UDFC-50-5R-25-20-20-15
108 038 ₽
- DN коллектора
- 50
- Отводов
- 5
- Сторона
- R
- DN стояка
- 25
HCFT-1306
UDFC-50-6R-25-20-20-15
120 274 ₽
- DN коллектора
- 50
- Отводов
- 6
- Сторона
- R
- DN стояка
- 25
HCFT-1307
UDFC-50-7R-25-20-20-15
132 497 ₽
- DN коллектора
- 50
- Отводов
- 7
- Сторона
- R
- DN стояка
- 25
HCFT-1308
UDFC-50-8R-25-20-20-15
144 733 ₽
- DN коллектора
- 50
- Отводов
- 8
- Сторона
- R
- DN стояка
- 25
HCFT-1309
UDFC-50-2L-32-25-25-15
84 953 ₽
- DN коллектора
- 50
- Отводов
- 2
- Сторона
- L
- DN стояка
- 32
HCFT-1310
UDFC-50-3L-32-25-25-15
97 189 ₽
- DN коллектора
- 50
- Отводов
- 3
- Сторона
- L
- DN стояка
- 32
HCFT-1311
UDFC-50-4L-32-25-25-15
109 412 ₽
- DN коллектора
- 50
- Отводов
- 4
- Сторона
- L
- DN стояка
- 32
HCFT-1312
UDFC-50-5L-32-25-25-15
121 634 ₽
- DN коллектора
- 50
- Отводов
- 5
- Сторона
- L
- DN стояка
- 32
HCFT-1313
UDFC-50-6L-32-25-25-15
133 870 ₽
- DN коллектора
- 50
- Отводов
- 6
- Сторона
- L
- DN стояка
- 32
HCFT-1314
UDFC-50-7L-32-25-25-15
146 093 ₽
- DN коллектора
- 50
- Отводов
- 7
- Сторона
- L
- DN стояка
- 32
HCFT-1315
UDFC-50-8L-32-25-25-15
158 329 ₽
- DN коллектора
- 50
- Отводов
- 8
- Сторона
- L
- DN стояка
- 32
HCFT-1316
UDFC-50-2R-32-25-25-15
84 953 ₽
- DN коллектора
- 50
- Отводов
- 2
- Сторона
- R
- DN стояка
- 32
HCFT-1317
UDFC-50-3R-32-25-25-15
97 189 ₽
- DN коллектора
- 50
- Отводов
- 3
- Сторона
- R
- DN стояка
- 32
HCFT-1318
UDFC-50-4R-32-25-25-15
109 412 ₽
- DN коллектора
- 50
- Отводов
- 4
- Сторона
- R
- DN стояка
- 32
HCFT-1319
UDFC-50-5R-32-25-25-15
121 634 ₽
- DN коллектора
- 50
- Отводов
- 5
- Сторона
- R
- DN стояка
- 32
HCFT-1320
UDFC-50-6R-32-25-25-15
133 870 ₽
- DN коллектора
- 50
- Отводов
- 6
- Сторона
- R
- DN стояка
- 32
HCFT-1321
UDFC-50-7R-32-25-25-15
146 093 ₽
- DN коллектора
- 50
- Отводов
- 7
- Сторона
- R
- DN стояка
- 32
HCFT-1322
UDFC-50-8R-32-25-25-15
158 329 ₽
- DN коллектора
- 50
- Отводов
- 8
- Сторона
- R
- DN стояка
- 32
| Артикул | Наименование | DN коллектора | Отводов | Сторона | DN стояка | Цена РРЦ |
|---|---|---|---|---|---|---|
| HCFT-1281 | UDFC-50-2L-20-15-15-15 | 50 | 2 | L | 20 | 63 115 ₽ |
| HCFT-1282 | UDFC-50-3L-20-15-15-15 | 50 | 3 | L | 20 | 75 338 ₽ |
| HCFT-1283 | UDFC-50-4L-20-15-15-15 | 50 | 4 | L | 20 | 87 574 ₽ |
| HCFT-1284 | UDFC-50-5L-20-15-15-15 | 50 | 5 | L | 20 | 99 797 ₽ |
| HCFT-1285 | UDFC-50-6L-20-15-15-15 | 50 | 6 | L | 20 | 112 019 ₽ |
| HCFT-1286 | UDFC-50-7L-20-15-15-15 | 50 | 7 | L | 20 | 124 255 ₽ |
| HCFT-1287 | UDFC-50-8L-20-15-15-15 | 50 | 8 | L | 20 | 136 478 ₽ |
| HCFT-1288 | UDFC-50-2R-20-15-15-15 | 50 | 2 | R | 20 | 63 115 ₽ |
| HCFT-1289 | UDFC-50-3R-20-15-15-15 | 50 | 3 | R | 20 | 75 338 ₽ |
| HCFT-1290 | UDFC-50-4R-20-15-15-15 | 50 | 4 | R | 20 | 87 574 ₽ |
| HCFT-1291 | UDFC-50-5R-20-15-15-15 | 50 | 5 | R | 20 | 99 797 ₽ |
| HCFT-1292 | UDFC-50-6R-20-15-15-15 | 50 | 6 | R | 20 | 112 019 ₽ |
| HCFT-1293 | UDFC-50-7R-20-15-15-15 | 50 | 7 | R | 20 | 124 255 ₽ |
| HCFT-1294 | UDFC-50-8R-20-15-15-15 | 50 | 8 | R | 20 | 136 478 ₽ |
| HCFT-1295 | UDFC-50-2L-25-20-20-15 | 50 | 2 | L | 25 | 71 357 ₽ |
| HCFT-1296 | UDFC-50-3L-25-20-20-15 | 50 | 3 | L | 25 | 83 593 ₽ |
| HCFT-1297 | UDFC-50-4L-25-20-20-15 | 50 | 4 | L | 25 | 95 816 ₽ |
| HCFT-1298 | UDFC-50-5L-25-20-20-15 | 50 | 5 | L | 25 | 108 038 ₽ |
| HCFT-1299 | UDFC-50-6L-25-20-20-15 | 50 | 6 | L | 25 | 120 274 ₽ |
| HCFT-1300 | UDFC-50-7L-25-20-20-15 | 50 | 7 | L | 25 | 132 497 ₽ |
| HCFT-1301 | UDFC-50-8L-25-20-20-15 | 50 | 8 | L | 25 | 144 733 ₽ |
| HCFT-1302 | UDFC-50-2R-25-20-20-15 | 50 | 2 | R | 25 | 71 357 ₽ |
| HCFT-1303 | UDFC-50-3R-25-20-20-15 | 50 | 3 | R | 25 | 83 593 ₽ |
| HCFT-1304 | UDFC-50-4R-25-20-20-15 | 50 | 4 | R | 25 | 95 816 ₽ |
| HCFT-1305 | UDFC-50-5R-25-20-20-15 | 50 | 5 | R | 25 | 108 038 ₽ |
| HCFT-1306 | UDFC-50-6R-25-20-20-15 | 50 | 6 | R | 25 | 120 274 ₽ |
| HCFT-1307 | UDFC-50-7R-25-20-20-15 | 50 | 7 | R | 25 | 132 497 ₽ |
| HCFT-1308 | UDFC-50-8R-25-20-20-15 | 50 | 8 | R | 25 | 144 733 ₽ |
| HCFT-1309 | UDFC-50-2L-32-25-25-15 | 50 | 2 | L | 32 | 84 953 ₽ |
| HCFT-1310 | UDFC-50-3L-32-25-25-15 | 50 | 3 | L | 32 | 97 189 ₽ |
| HCFT-1311 | UDFC-50-4L-32-25-25-15 | 50 | 4 | L | 32 | 109 412 ₽ |
| HCFT-1312 | UDFC-50-5L-32-25-25-15 | 50 | 5 | L | 32 | 121 634 ₽ |
| HCFT-1313 | UDFC-50-6L-32-25-25-15 | 50 | 6 | L | 32 | 133 870 ₽ |
| HCFT-1314 | UDFC-50-7L-32-25-25-15 | 50 | 7 | L | 32 | 146 093 ₽ |
| HCFT-1315 | UDFC-50-8L-32-25-25-15 | 50 | 8 | L | 32 | 158 329 ₽ |
| HCFT-1316 | UDFC-50-2R-32-25-25-15 | 50 | 2 | R | 32 | 84 953 ₽ |
| HCFT-1317 | UDFC-50-3R-32-25-25-15 | 50 | 3 | R | 32 | 97 189 ₽ |
| HCFT-1318 | UDFC-50-4R-32-25-25-15 | 50 | 4 | R | 32 | 109 412 ₽ |
| HCFT-1319 | UDFC-50-5R-32-25-25-15 | 50 | 5 | R | 32 | 121 634 ₽ |
| HCFT-1320 | UDFC-50-6R-32-25-25-15 | 50 | 6 | R | 32 | 133 870 ₽ |
| HCFT-1321 | UDFC-50-7R-32-25-25-15 | 50 | 7 | R | 32 | 146 093 ₽ |
| HCFT-1322 | UDFC-50-8R-32-25-25-15 | 50 | 8 | R | 32 | 158 329 ₽ |
Этажные коллекторные узлы для системы водоснабжения
HWFT-1323
UDFC-40-2L-20-20M-E-15-H
19 322 ₽
- DN коллектора
- 50
- Отводов
- 2
- Сторона
- L
- DN стояка
- 20
HWFT-1324
UDFC-40-3L-20-20M-E-15-H
23 771 ₽
- DN коллектора
- 50
- Отводов
- 3
- Сторона
- L
- DN стояка
- 20
HWFT-1325
UDFC-40-4L-20-20M-E-15-H
28 671 ₽
- DN коллектора
- 50
- Отводов
- 4
- Сторона
- L
- DN стояка
- 20
HWFT-1326
UDFC-40-5L-20-20M-E-15-H
33 404 ₽
- DN коллектора
- 50
- Отводов
- 5
- Сторона
- L
- DN стояка
- 20
HWFT-1327
UDFC-40-6L-20-20M-E-15-H
38 633 ₽
- DN коллектора
- 50
- Отводов
- 6
- Сторона
- L
- DN стояка
- 20
HWFT-1328
UDFC-40-7L-20-20M-E-15-H
43 761 ₽
- DN коллектора
- 50
- Отводов
- 7
- Сторона
- L
- DN стояка
- 20
HWFT-1329
UDFC-40-8L-20-20M-E-15-H
47 083 ₽
- DN коллектора
- 50
- Отводов
- 8
- Сторона
- L
- DN стояка
- 20
HWFT-1330
UDFC-40-2R-20-20M-E-15-H
19 322 ₽
- DN коллектора
- 50
- Отводов
- 2
- Сторона
- R
- DN стояка
- 20
HWFT-1331
UDFC-40-3R-20-20M-E-15-H
23 771 ₽
- DN коллектора
- 50
- Отводов
- 3
- Сторона
- R
- DN стояка
- 20
HWFT-1332
UDFC-40-4R-20-20M-E-15-H
28 671 ₽
- DN коллектора
- 50
- Отводов
- 4
- Сторона
- R
- DN стояка
- 20
HWFT-1333
UDFC-40-5R-20-20M-E-15-H
33 404 ₽
- DN коллектора
- 50
- Отводов
- 5
- Сторона
- R
- DN стояка
- 20
HWFT-1334
UDFC-40-6R-20-20M-E-15-H
38 633 ₽
- DN коллектора
- 50
- Отводов
- 6
- Сторона
- R
- DN стояка
- 20
HWFT-1335
UDFC-40-7R-20-20M-E-15-H
43 761 ₽
- DN коллектора
- 50
- Отводов
- 7
- Сторона
- R
- DN стояка
- 20
HWFT-1336
UDFC-40-8R-20-20M-E-15-H
47 083 ₽
- DN коллектора
- 50
- Отводов
- 8
- Сторона
- R
- DN стояка
- 20
HWFT-1337
UDFC-40-2L-25-25M-E-15-H
23 857 ₽
- DN коллектора
- 50
- Отводов
- 2
- Сторона
- L
- DN стояка
- 25
HWFT-1338
UDFC-40-3L-25-25M-E-15-H
28 306 ₽
- DN коллектора
- 50
- Отводов
- 3
- Сторона
- L
- DN стояка
- 25
HWFT-1339
UDFC-40-4L-25-25M-E-15-H
33 206 ₽
- DN коллектора
- 50
- Отводов
- 4
- Сторона
- L
- DN стояка
- 25
HWFT-1340
UDFC-40-5L-25-25M-E-15-H
37 939 ₽
- DN коллектора
- 50
- Отводов
- 5
- Сторона
- L
- DN стояка
- 25
HWFT-1341
UDFC-40-6L-25-25M-E-15-H
43 168 ₽
- DN коллектора
- 50
- Отводов
- 6
- Сторона
- L
- DN стояка
- 25
HWFT-1342
UDFC-40-7L-25-25M-E-15-H
48 296 ₽
- DN коллектора
- 50
- Отводов
- 7
- Сторона
- L
- DN стояка
- 25
HWFT-1343
UDFC-40-8L-25-25M-E-15-H
51 618 ₽
- DN коллектора
- 50
- Отводов
- 8
- Сторона
- L
- DN стояка
- 25
HWFT-1344
UDFC-40-2R-25-25M-E-15-H
23 857 ₽
- DN коллектора
- 50
- Отводов
- 2
- Сторона
- R
- DN стояка
- 25
HWFT-1345
UDFC-40-3R-25-25M-E-15-H
28 306 ₽
- DN коллектора
- 50
- Отводов
- 3
- Сторона
- R
- DN стояка
- 25
HWFT-1346
UDFC-40-4R-25-25M-E-15-H
33 206 ₽
- DN коллектора
- 50
- Отводов
- 4
- Сторона
- R
- DN стояка
- 25
HWFT-1347
UDFC-40-5R-25-25M-E-15-H
37 939 ₽
- DN коллектора
- 50
- Отводов
- 5
- Сторона
- R
- DN стояка
- 25
HWFT-1348
UDFC-40-6R-25-25M-E-15-H
43 168 ₽
- DN коллектора
- 50
- Отводов
- 6
- Сторона
- R
- DN стояка
- 25
HWFT-1349
UDFC-40-7R-25-25M-E-15-H
48 296 ₽
- DN коллектора
- 50
- Отводов
- 7
- Сторона
- R
- DN стояка
- 25
HWFT-1350
UDFC-40-8R-25-25M-E-15-H
51 618 ₽
- DN коллектора
- 50
- Отводов
- 8
- Сторона
- R
- DN стояка
- 25
| Артикул | Наименование | DN коллектора | Отводов | Сторона | DN стояка | Цена РРЦ |
|---|---|---|---|---|---|---|
| HWFT-1323 | UDFC-40-2L-20-20M-E-15-H | 50 | 2 | L | 20 | 19 322 ₽ |
| HWFT-1324 | UDFC-40-3L-20-20M-E-15-H | 50 | 3 | L | 20 | 23 771 ₽ |
| HWFT-1325 | UDFC-40-4L-20-20M-E-15-H | 50 | 4 | L | 20 | 28 671 ₽ |
| HWFT-1326 | UDFC-40-5L-20-20M-E-15-H | 50 | 5 | L | 20 | 33 404 ₽ |
| HWFT-1327 | UDFC-40-6L-20-20M-E-15-H | 50 | 6 | L | 20 | 38 633 ₽ |
| HWFT-1328 | UDFC-40-7L-20-20M-E-15-H | 50 | 7 | L | 20 | 43 761 ₽ |
| HWFT-1329 | UDFC-40-8L-20-20M-E-15-H | 50 | 8 | L | 20 | 47 083 ₽ |
| HWFT-1330 | UDFC-40-2R-20-20M-E-15-H | 50 | 2 | R | 20 | 19 322 ₽ |
| HWFT-1331 | UDFC-40-3R-20-20M-E-15-H | 50 | 3 | R | 20 | 23 771 ₽ |
| HWFT-1332 | UDFC-40-4R-20-20M-E-15-H | 50 | 4 | R | 20 | 28 671 ₽ |
| HWFT-1333 | UDFC-40-5R-20-20M-E-15-H | 50 | 5 | R | 20 | 33 404 ₽ |
| HWFT-1334 | UDFC-40-6R-20-20M-E-15-H | 50 | 6 | R | 20 | 38 633 ₽ |
| HWFT-1335 | UDFC-40-7R-20-20M-E-15-H | 50 | 7 | R | 20 | 43 761 ₽ |
| HWFT-1336 | UDFC-40-8R-20-20M-E-15-H | 50 | 8 | R | 20 | 47 083 ₽ |
| HWFT-1337 | UDFC-40-2L-25-25M-E-15-H | 50 | 2 | L | 25 | 23 857 ₽ |
| HWFT-1338 | UDFC-40-3L-25-25M-E-15-H | 50 | 3 | L | 25 | 28 306 ₽ |
| HWFT-1339 | UDFC-40-4L-25-25M-E-15-H | 50 | 4 | L | 25 | 33 206 ₽ |
| HWFT-1340 | UDFC-40-5L-25-25M-E-15-H | 50 | 5 | L | 25 | 37 939 ₽ |
| HWFT-1341 | UDFC-40-6L-25-25M-E-15-H | 50 | 6 | L | 25 | 43 168 ₽ |
| HWFT-1342 | UDFC-40-7L-25-25M-E-15-H | 50 | 7 | L | 25 | 48 296 ₽ |
| HWFT-1343 | UDFC-40-8L-25-25M-E-15-H | 50 | 8 | L | 25 | 51 618 ₽ |
| HWFT-1344 | UDFC-40-2R-25-25M-E-15-H | 50 | 2 | R | 25 | 23 857 ₽ |
| HWFT-1345 | UDFC-40-3R-25-25M-E-15-H | 50 | 3 | R | 25 | 28 306 ₽ |
| HWFT-1346 | UDFC-40-4R-25-25M-E-15-H | 50 | 4 | R | 25 | 33 206 ₽ |
| HWFT-1347 | UDFC-40-5R-25-25M-E-15-H | 50 | 5 | R | 25 | 37 939 ₽ |
| HWFT-1348 | UDFC-40-6R-25-25M-E-15-H | 50 | 6 | R | 25 | 43 168 ₽ |
| HWFT-1349 | UDFC-40-7R-25-25M-E-15-H | 50 | 7 | R | 25 | 48 296 ₽ |
| HWFT-1350 | UDFC-40-8R-25-25M-E-15-H | 50 | 8 | R | 25 | 51 618 ₽ |
Запрос коммерческого предложения
Пришлите проектныеданные.Вернем индекс UDFC и КП.
Отправьте поэтажный план, гидравлическую схему или требования к учету. В ответ подготовим индекс UDFC, краткое техническое описание и ориентировочную стоимость.
Ответ направим на email.
- Почта для заявок
- otvet@этажные-коллекторы.рф
- Срок ответа
- до 2 рабочих дней
